智能动态车载投影灯的几种实现方案探讨

智能动态车载投影是一项创新的汽车技术，旨在提升驾驶体验和安全性。通过将投影系统集成到车辆中，该技术可以在挡风玻璃或路面上动态显示导航指引、行车信息以及安全提示等重要内容。这不仅能帮助驾驶员更好地专注于路面状况，还能在复杂的驾驶环境中提供实时信息，从而减少分心和潜在事故的发生。同时，智能动态车载投影也支持个性化设置，满足不同用户的需求，进一步提升了车辆的科技感和实用性。

在2025年的汽车照明盛会ALE车灯展上，星宇、金业车灯、嘉利股份、耀腾光电、宇宙电器、佛达信号、晶耀光电、江苏鑫蕴、纳安特等众多车灯相关企业都展示了各自的动态投影照地灯创新解决方案。在此次展会基础之上，小编汇总整理了目前业界的各种动态投影的原理，在这里为各位粉丝进行一个简单的介绍。

艾邦整理的目前各厂商开发的关于投影灯的不同技术方案，其中星宇开发的3D全彩激光光纤投影模组小编还未了解更多所以并未加入到上述对比中

目前行业内量产应用最多的动态投影照地灯以菲林镜头、MLA方案为主，但在智能化的大趋势之下，各家都在研发更具交互属性的产品，因此出现了像DLP、LBS、Micro LED、LCD等多种可以真正实现自定义的方案。

菲林镜头——半动态

由几个相互独立的菲林投影镜头组成，通过控制LED光源的亮灭，透过实现不同图案的切换，基于2.5D灰阶菲林片实现半动态立体效果。

菲林镜片投影的光学原理图

菲林镜片式投影灯是依靠透镜成像的原理，其与胶片电影放映机类似，一般由聚光系统、菲林镜片、成像系统组成。它将菲林片中的图案经过放大，投射到特定区域，光学路径如上图所示。

产品优势:

图案整体清晰度高、成本低，在具备基础迎宾功能的同时兼具功能性
耐久性和稳定性高，能够长时间保持投影图像的质量和效果，不易受外界环境干扰
可使用多个图案拼接实现半动态投影效果

MLA动态投影

微透镜阵列（Micro Lens Array, MLA）技术是一种基于微光学元件的精密光学系统，由大量微小透镜（直径通常在微米至毫米级）以规则排列（如矩形、六边形）组成的二维光学组件。每个微透镜独立控制入射光线的方向、聚焦或发散特性，通过整体协同作用实现复杂的光场调控。

MLA原理，来源微瑞光学

MLA的动态是通过MLA模组分区，每个区光刻不同图案来实现。该方案的优势在于兼具体积与成本优势。

以星宇车灯3D动态MLA投影模组为例

模组外轮廓尺寸:42*37*37mm
分为4个区，每个区光刻不同图案
分区排布可以设置成1X4，2X2等，实现客制化

产品优势:

可实现3D动画造型
可组合任意构型的整灯
光场可任意分布

微瑞光学展台展示的4帧动态（去光阑）MLA/模组：

摄于微瑞光学展台

拾斛科技展出的动态投影视频效果

目前业内除了上述提到的微瑞及拾斛外，目前蓝特光学、炬光科技、安特永、CDA、大连浩乐泛等也是这一领域的佼佼者。

数字投影-全彩DLP

DLP（Digital LightProcessing）即为数字光处理，是基于TI（美国德州仪器）公司开发的数字微镜元件——DMD（Digital Micromirror Device）来完成可视数字信息显示的技术。

DMD原理图，截取自TI官网

基于DLP 技术完全可编程，可在不同时间实现多个图像的投影。例如，在侧视镜灯座内实现定制照明的同时，还可根据需要投影车门打开警告标志，或根据用户需求和路况更新其他复杂的图像。

TI关于DLP投影照地灯的概念图

摄于统明亮展台

彼欧动态车内仪表盘投影系统已应用在新款MINI Cooper电动车上应用。该数字交互投影系统可根据驾驶模式进行调整，可在绝大多数座舱内饰表面生成清晰的图像投影。例如，在运动模式下可选择充满活力的红色赛道投影，同时支持声效和3D光影的融合，通过灯光、动画投影打造出独具品牌调性的沉浸式座舱体验，可惬意捕捉流动的情绪和氛围, 拟绘出无与伦比的动态效果。

彼欧仪表盘数字投影展示样件：基于微透镜阵列MLA和DMD数字投影技术

数字投影-LBS微机电系统

LBS（激光束扫描）通过微机电系统（MEMS）扫描结合RGB激光束的光强调制，实现高精度成像。其应用优势在于色域广、对比度高等，但LBS目前还未有车载量产案例，主要是在于小功率激光器的过车规以及目前业界普遍难以避免的散斑问题。

LBS成像原理，图源睿维视

目前业内正在积极拓展开发LBS在车载领域应用的公司主要有英唐极光微、英飞凌、龙马璞芯等。

在2025年上海车展上，马瑞利将联合英飞凌带来微型激光投影仪。该投影单元由三个(RGB)激光光源构成，通过微机电系统镜片扫描反射成像。这项高科技组件基于激光技术，可实现按需投射光源，从而显著降低能耗。它能够灵活适配多种投影表面，如挡风玻璃、中控台、大型显示屏、仪表盘，甚至是各种形状和尺寸的曲面，以满足客户的多样化需求;也能呈现出优异的亮度、色彩、对比度和应用灵活性，且始终保证清晰度。同时，该投影单元还能确保柔和的氛围照明与精细的信息显示，昼夜皆宜的通用性配合直观的操作方式，为用户带来便捷体验。

马瑞利公众号关于微型激光投影仪的原理介绍

上海晶耀光电科技有限公司在ALE上展出了微机电系统和激光束扫描动态投影系统。

技术亮点:

1.实时动态投射(Upto1080P)

2.光学畸变小

3.低功耗模组(电光转换效率:16%)

4.模组尺寸小(轻松实现40*30°FOV)

功能特色:

动态投影系统是一款基于微机电系统和激光束扫描技术的先进投影系统，旨在为汽车、微投影等领域提供高性能、可靠的投影解决方案。该系统体积小，光效高，可实现高清晰度、高精度、实时、动态的投影效果，为用户带来全新的交互体验和视觉感受

Micro LED(目前为单色，后续有望全彩)

小象光显现已研发出0.2寸Micro LED芯片的100流明M211迎宾灯视频灯。该产品由于超小体积，可被更好的集成在门板等迎宾灯安装位置，100LM的亮度，也足够迎宾投影灯的使用需求。

得益于Micro LED技术的应用，使用此种方案的投影灯，可以显示预定图案之外的更多可能，甚至可以直接通过手机编辑自定义图案进行显示，从而在氛围感、科技感营造上更具优势，情绪价值拉满！

产品详细参数如下：

全彩LCD投影灯

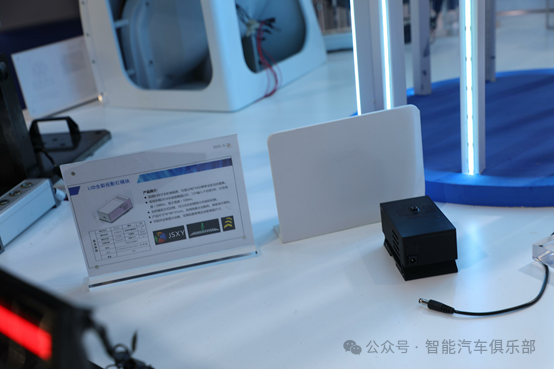

以江苏鑫蕴模塑科技有限公司的产品为例

采用0.45寸全彩液晶屏，可显示96*54分辨率全彩动态图案
采用多颗2016车规级陶瓷LED，12V输入下功率5W，灯珠亮度>500lm，显示亮度>100lm
支持通讯方式定制，可以动态控制显示内容的切换
产品尺寸76*46*31mm，采用风扇主动散热，具备高可靠性
可软件定制显示动画、定制投影距离及投影画面尺寸

激光光纤+压电陶瓷

激光光纤+压电陶瓷的投影灯方案是由星宇车灯开发的方案。该技术支持全彩OTA升级，且兼具体积小、高像素、内外饰兼容、安装位置多样、全场景用户自定义等优势。

星宇股份展示3D全彩激光光纤投影模组

产品简介:

RGB激光高速调制合成像素点，光纤将光束导出至输出端。
压电陶瓷带动光纤输出端高速扫描，激光合成的
像素点对应图像像素点。
投影镜头将扫描图像放大投影到被投面上。
利用人眼视觉暂留形成连续图像

产品优势:

支持智能化自定义场景
投影头尺寸小，便于车身任意位置安装
色域更广，图像还原度高，发热量少

文章整理自艾邦拍摄及相关网络报道
