背景说明

本文介绍了激光雷达的相关概念,在此基础上针对Flash类激光雷达进行光学镜头的设计。

什么是激光雷达

激光雷达,简称LiDAR,是Light Detection And Ranging的缩写,中文含义是“光探测与测量”,是一种利用激光来测量物体距离的方法。
激光雷达通过扫描可以得到周围环境的3D点云数据,再与其他传感器(如毫米波和摄像头等)数据结合成精确数字高程模型,为车辆在行驶环境中提供静态和动态物体的可靠数据。可用于障碍物检测、避免碰撞和安全导航。
根据扫描方式的不同,激光雷达可分为:

机械式、半固态(又叫混合固态)和固态三种。

机械式激光雷达

机械式激光雷达通过电机带动光机结构整体 360° 旋转,能对周遭环境进行全方位的扫描,这是激光雷达最经典的技术方案。然而机械式雷达体积大成本高,并不适用于车规级量产市场。

固态激光雷达系统设计

半固态激光雷达

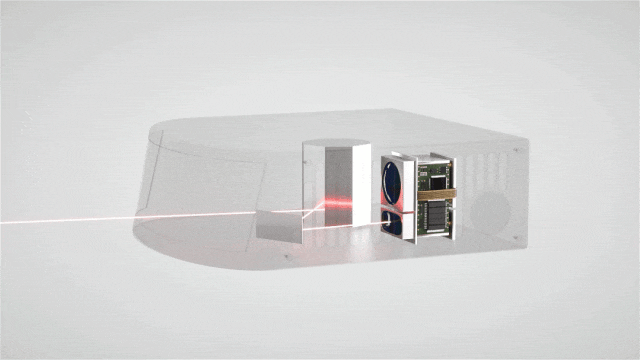

将原本体积较大的机械结构通过MEMS工艺进行微型化和集成化,大幅简化了扫描结构。目前主要是通过MEMS微镜来实现垂直方面的一维扫描,整机360度水平旋转来完成水平扫描。半固态激光雷达又分为一维扫描和二维扫描两种技术方案。

一维扫描方案,通过在垂直方向配置多个激光器实现垂直范围覆盖;通过振镜的旋转进行水平方向扫描,要在垂直方向获得更高的分辨率,那就只能加多激光器数量,比如目前已经有128线激光雷达。一维扫描采用仅在水平方向上低速转动的反射镜来改变光线方向,获得视场角覆盖,稳定性和可靠性更高。

固态激光雷达系统设计

二维转镜方案,由一个在横轴不断旋转的多边形棱镜和一个可以在纵轴摆动的振镜组成,不断旋转的多边形棱镜可以让光源实现水平扫描,而同时纵轴摆镜则可以改变光源的垂直扫描方向。这种设计方案,仅需一束光源,就可以完成扫描任务,由于单束激光能量大,探测距离就可以做很远,但要求扫描频率非常高,这就给扫描器件带来了可靠性方面的挑战。

固态激光雷达系统设计

固态激光雷达

由于机械式和半固态内部都存在运动部件,集成度和稳定性方面还不够理想,内部去掉运动部件就形成了全固态方案。固态激光雷达又分为OPA(Optical Phased Array)方案和Flash方案。
OPA 的原理是通过多个激光发射单元组成发射阵列,通过调节发射阵列中各个单元的相位差,来改变激光光束的发射角度。OPA的原理类似于多缝衍射,多缝衍射在远场形成的衍射图样是一系列的明暗条纹,而在某一位置是明纹还是暗纹,则取决于指向该点的平行光中光线之间的光程差。如果将OPA芯片的一根光波导天线类比为一个单缝,将光波导天线之间的间距类比为单缝与单缝之间的间距,那么OPA的远场衍射图样就存在主极大和一系列的次极大,而这里的主极大在OPA中被称作主瓣。OPA激光雷达通过主瓣光束来实现测距测速,而OPA激光雷达的视场则取决于主瓣的转向能力。

固态激光雷达系统设计

Flash方案是通过高密度的激光源阵列,像手电筒一样,能在短时间内发射出覆盖一片区域的激光,并用高灵敏度的接收器来构建三维图像。为了提升发射和接收效率,通常会在发射器件和接收器件前面加装集光镜头。

固态激光雷达系统设计

固态激光雷达镜头设计

介绍完激光雷达的激光概念后,我们来设计一款Flash雷达用的镜头。

镜头的规格如下所示:

固态激光雷达系统设计

初步设计结果如下所示:

固态激光雷达系统设计

Rx镜头主要是做识别,所以分辨率不能太低。

固态激光雷达系统设计

把镜头导入LTs软件中,逆向追迹可以模拟出被照射区域的范围。

固态激光雷达系统设计

这里还存在一个问题,VCSEL阵列和CMOS感光芯片的尺寸通常不一样,这样有可能导致Tx和Rx没办法共用镜头,我们在设计的时候确保Tx和Rx两个镜头的畸变曲线尽量保持一致,这样两个镜头收发之间产生畸变补偿,最终的点云图畸变保证在很小的范围。

总结:

本文对激光雷达的概念,以及各种不同的技术方案分别做了解释说明,并在此基础上针对Flash类进行光学镜头的设计,并阐释了相关的设计要点,希望对大家的工作有所帮助。备注:文中GIF动图来源于以下文章:
